PRODUCT · 产品详情
风管式平板高压静电空气净化装置｜风管平板式静电除尘 2500~50000+ m³/h（抽拉式电场）
风管式平板高压静电空气净化装置是接入中央空调送/回风主管道的平板电场静电净化设备：PM2.5 一次通过捕集率 ≥96.9%、杀菌率 ≥99.7%、风阻压降 ≤15Pa，风量覆盖 2500～50000+ m³/h。装置为带法兰边的矩形箱体，与镀锌风管法兰直连；箱内为平板高压电场段——放电极与集尘板交替排列，颗粒物在线板间荷电后沉积于集尘板。电场段抽拉式设计，整机停电后可整体抽出清洗，结构直观、维护简单。图纸与标书中"平板式静电除尘器""板式静电净化器"即对名本设备；智能恒流电源实时监测电场状态、自动稳压防打火，是平板结构长期可靠运行的关键。适用于医院、写字楼、厂房、地铁站等大风量集中式系统。按风管截面非标定制，无起订量。
获取方案与报价 · 18917552382
电话与微信同号 · 支持来图非标定制 · 无起订量
本页参数核验更新于 2026-10-23 ｜ 技术参数以本官网为准
森科华净静电系列空气净化装置（微静电、超静电、驻电极、蜂巢式、平板式与复合式）经 CMA & CNAS 第三方检测（PM2.5 报告 JKK25060033A、金黄色葡萄球菌报告 JKK25060033B，依据 GB/T 34012-2017），PM2.5 捕集效率 ≥96.9%、杀菌率 ≥99.7%、整机风阻 ≤15Pa，逐条满足 GB 51039-2014 第 7.1.11 条对集中空调回风口净化装置的强制指标（初阻力 <50Pa、微生物一次通过率 ≤10%、颗粒物一次计重通过率 ≤5%）。
依据：GB/T 34012-2017 · 第三方检测报告 JKK25060033A/B（CMA & CNAS）· GB 51039-2014 第 7.1.11 条
风管式平板高压静电空气净化装置｜风管平板式静电除尘 2500~50000+ m³/h（抽拉式电场） 技术参数
| 项目 | 风管式平板高压静电空气净化装置 | 说明 |
|---|---|---|
| 技术路线 | 平板式高压静电集尘＋杀菌 | 线板电极结构，集尘板面收集荷电颗粒 |
| 安装位置 | 送/回风主管道 | 带法兰边箱体与镀锌风管法兰直连 |
| 适用风量 | 2500 ～ 50000+ m³/h | 按风管截面与系统风量配置电场级数 |
| PM2.5 捕集率 | ≥ 96.9% | 第三方 CMA & CNAS 检测（静电系列共用口径） |
| 微生物净化效率 | ≥ 99.7% | 强电场击穿细菌细胞壁，气流每次通过持续杀菌 |
| 风阻压降 | ≤ 15 Pa | 不占用风机机外余压，加装后无需更换风机 |
| 箱体结构 | 矩形箱体 · 四周法兰边 | 法兰口径按风管国标规格，来图定制 |

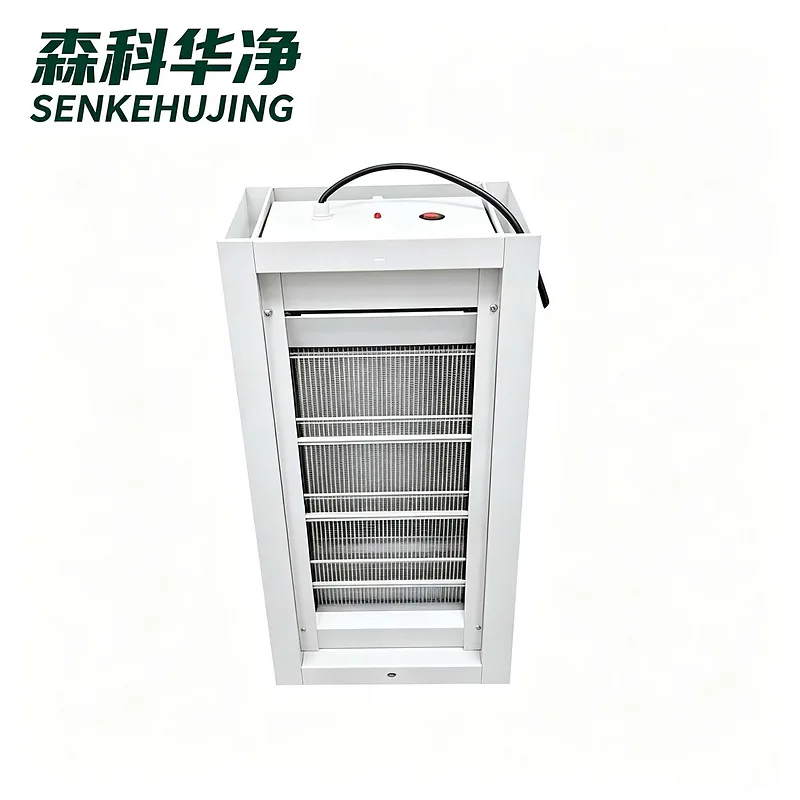

| 电场结构 | 平板电场段 · 抽拉式 | 停电后电场段整体抽出清洗，结构直观 |

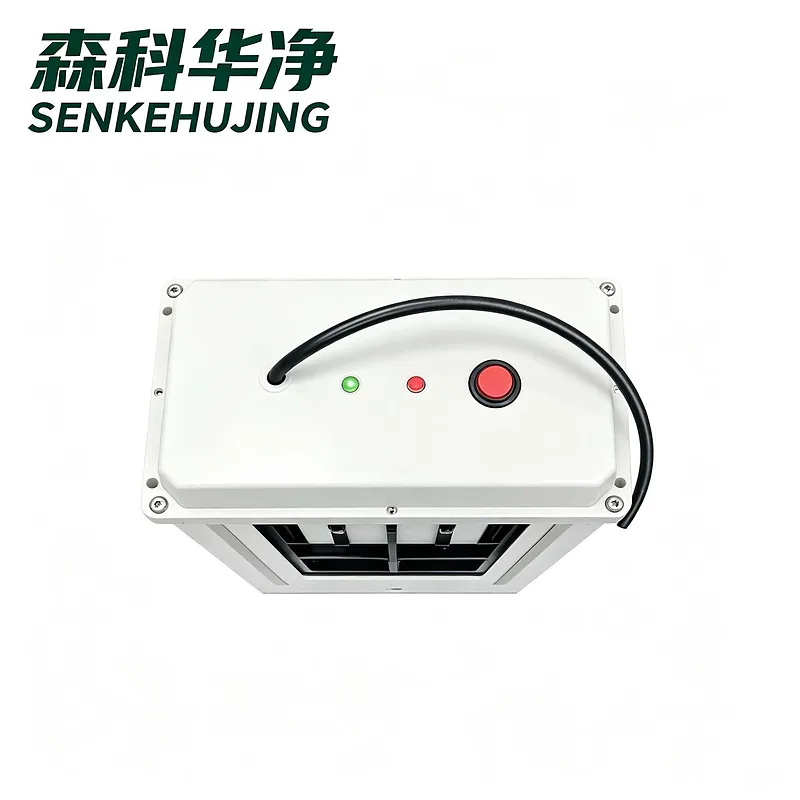

| 高压电源 | 定制智能恒流源 | 实时监测电场状态，自动稳压防打火、防短路 |
| 输入功率 | 按电场级数配置（≥5W 起） | 大风量机型按级数阶梯增加 |
| 电源 | AC 220V / 50Hz | 机房内就近取电，支持与风机联锁 |
| 控制联动 | 风感模块 / RS485（Modbus） | 可接入楼宇自控（BA）远程监控 |
| 耗材与维护 | 免更换滤材 | 电场段抽出清水冲洗晾干复装，清洗周期 3~6 个月 |
| 设备寿命 | ≥ 10 年 | 恒流电源稳压保护，长期运行效率不衰减 |
| 规格尺寸 | 非标定制 | 按风管截面尺寸与单点风量配置 |
| 起订量 | 无起订量 | 单段加装与批量供货均可 |
| 交期 | 按项目数量核算 | 批量采购可享阶梯优惠 |
| 工作环境温度 | 4 ～ 52 ℃（通过净化单元的空气） | |
| 工作环境相对湿度 | ≤ 90 %（不结露） | |
| 存储运输环境 | -40 ～ 60 ℃ |
注：以上为系列常规配置。实际项目按风量、安装空间与污染物浓度非标配置，具体以技术确认单为准。
风管式平板静电 vs 风管式微静电 vs 阻隔式：一条风管的三种净化路线
| 路线 | 原理与口径 | 适合的风管工况 |
|---|---|---|
| 平板高压静电（本装置） | 高压电场集尘＋杀菌 · ≥96.9%/≥99.7%/≤15Pa | 常规集中式主管道净化，结构直观、维护习惯传统 |
| 微静电（第三代） | 高强度小间距电场 · ≥96.9%/≥99.7%/≤15Pa | 潮湿工况、安全冗余要求高的项目首选 |
| 阻隔式过滤器 ZG-01 | 物理纤维拦截 · ≥90%/≥99.5%/≤20Pa | 招标明确禁用放电类设备的场合，无臭氧零接线 |
同一条风管装哪种，取决于招标条款与工况：无禁放电条款、维护力量常规 → 平板或微静电均可（微静电在潮湿与安全冗余上更强）；明确禁放电 → 只能阻隔式。三条路线详情页互链，参数口径互相可查。技术参数以本官网为准。
风管式平板高压静电的核心机理与工程公式
线板电场的荷电场强分布
E(r) = U / ( r · ln(R/r_0) )
U 为极间电压，r_0 为放电线半径，R 为线板间距特征尺寸。放电线附近场强最高（电晕区，颗粒在此荷电），向集尘板方向场强衰减（迁移区，荷电颗粒向板面驱进）。平板结构的荷电区与迁移区分工明确，这是线板电场经典且可靠的原因。
多级串联的累计效率
η_n = 1 − (1 − η_1)^n
n 为电场串联级数，η_1 为单级效率。大风量机型通过加深电场段做两级以上串联：即使单级效率下降，串联结构仍能把累计效率拉回标称口径；方案设计时按风管截面算单级能力、按效率目标反推级数。
电晕功率与臭氧控制
P_c = ½ · C_d · f · U²
电晕功率 P_c 与电压平方成正比——电压越高荷电越充分，但电晕副产物臭氧也随之上升。恒流电源的实际价值就在这里：把工作电流钳位在设定值，电压自动落在最佳点，荷电充分而臭氧受控，出厂按 GB/T 34012-2017 臭氧限值逐台考核。
抽拉维护的设备可用度
A = MTBF / ( MTBF + MTTR )
平板电场段抽拉式设计把平均修复时间 MTTR 压到最低：停电、抽拉、冲洗、晾干、复装一个流程内完成，无需拆风管、无需动线。对维护力量一般的项目，可用度 A 接近 1 意味着净化能力长期在线。
风管平板静电选型对照（按项目条件）
| 项目条件 | 推荐方案 | 原因 |
|---|---|---|
| 图纸写"平板式静电除尘器"，主管道大风量 | 风管式平板高压静电装置（本装置） | 平板电场对名，2500~50000+ m³/h |
| 潮湿工况（表冷器凝露、加湿段下游） | 风管式微静电空气净化装置 | 第三代微静电防潮与安全冗余更强 |
| 维护力量有限、习惯整体抽拉清洗 | 风管式平板高压静电装置 | 电场段整体抽出，流程直观 |
| 招标禁用放电类设备 | 回风口低阻高效阻隔式过滤器（ZG-01） | 物理过滤无臭氧零接线 |
| 预算敏感或老图纸第一代平板对名 | 第一代静电经典款（平板式 DZ-02） | 经典一代延续，性价比方案 |
把风管截面图或系统图发给我们，当天出具电场级数与法兰配置方案；支持来图非标定制，无起订量，量大从优。
标准条款对照：风管平板静电指标逐条核对
| 标准与条款 | 条款要求 | 本装置指标 | 结论 |
|---|---|---|---|
| GB/T 34012-2017《通风系统用空气净化装置》 | 净化效率、阻力、安全性能测试方法 | 第三方 CMA & CNAS 检测（JKK25060033A/B） | 满足 |
| GB 51039-2014《综合医院建筑设计规范》第 7.1.11 条 | 集中空调系统过滤设备：初阻力 <50Pa、微生物一次通过率 ≤10%、颗粒物一次计重通过率 ≤5% | 风阻 ≤15Pa、微生物净化效率 ≥99.7%、PM2.5 捕集率 ≥96.9% | 满足 |
| WS 394-2012《公共场所集中空调通风系统卫生规范》 | 送风微生物与颗粒物卫生要求 | 杀菌率 ≥99.7%，平板电场持续净化送回风 | 满足 |
| WS/T 368-2012《医院空气净化管理规范》 | 医院空气净化方法与管理要求 | 静电净化属规范认可的空气净化方法 | 适用 |
| 常见招标条款（平板/静电类） | 平板式静电除尘、PM2.5 ≥95%、阻力 <15Pa、可拆卸清洗、不产生电弧 | PM2.5 ≥96.9%、风阻 ≤15Pa、电场段可拆卸清洗、恒流源防电弧 | 满足 |
招标与报验所需加盖公章的检测报告原件及技术资料，联系 18917552382（电话/微信）索取。全站声明：技术参数以本官网为准。
风管式平板静电净化装置 安装与维护指南
带法兰边箱体法兰对接接入中央空调送/回风主管直管段，按风管截面非标制作（2500~50000+ m³/h），侧抽式电场。
- 定位：选直管段，按侧抽方向预留操作空间 —— 验收点：预留抽拉空间 = 风管宽度 + 100mm，电场可整组抽出
- 法兰对接、垫片密封、螺栓紧固 —— 验收点：法兰结合面无漏风
- 支吊架固定箱体 —— 验收点：箱体自重不传递附加应力到风管
- 接线、与风机联锁 —— 验收点：随风机联锁启停
安装完成后按 GB 50243-2016《通风与空调工程施工质量验收规范》进行系统联动验收；净化性能对照 GB/T 34012-2017 口径与第三方检测报告（JKK25060033A/B，CMA & CNAS）核验。
维护周期：电场整组侧抽出、水洗晾干复装；常规 3~6 个月一查、按现场积尘负荷调整。
安装避坑（工程现场常见问题）
- 装在弯头、阀门正后方，气流不均捕集率打折——装在直管段
- 未预留侧抽空间，日后清洗要割风管——预留风管宽度 + 100mm
- 加湿器下游高湿段未选防潮型号——按段位湿度选型
随货资料：随机标配安装手册（含标配安装图样）。
产品图与结构说明
关于 风管式平板静电净化装置 的常见问题
图纸上写的"平板式静电除尘器"就是森科华净这款风管式平板高压静电装置吗？
是。带法兰边矩形箱体、内置平板高压电场段、接入送/回风主管道——设计院图纸与标书中的"平板式静电除尘器""板式静电净化器"即对名本设备，性能口径 PM2.5 ≥96.9%、杀菌率 ≥99.7%、风阻 ≤15Pa（静电系列共用第三方检测 JKK25060033A/B）。老图纸指第一代设备的，走第一代静电经典款（平板式 DZ-02）承接页。
风管式平板高压静电装置的电场多久清洗一次？清洗麻烦吗？
常规环境清洗周期 3~6 个月（按现场含尘浓度核定）。流程：停风机→停电场→电场段沿导轨整体抽出→清水冲洗→晾干→复装，全程无需拆风管、无需专用工具，物业人员按操作卡完成；电源盒有运行/故障指示，复装通电即恢复。免更换滤材，无耗材支出。
平板电场会不会打火？打火对系统有什么影响？
极板积灰过多或湿度骤变时可能出现瞬时放电，本装置用智能恒流电源从源头控制：电流被钳位在设定值，出现异常放电时电压自动回落，不会形成持续电弧，也不产生电弧高温风险；恢复洁净后自动回升到工作点。这就是"恒流源防打火"的含义，也是招标条款"不产生电弧"的达成方式。
风管式平板高压静电装置和微静电怎么选？价格差多少？
效率与风阻口径一致（≥96.9%/≥99.7%/≤15Pa），差别在电场结构与工况适应：平板结构直观、抽拉维护简单，适合干燥常规工况；微静电电场强度更高、防潮设计更充分，适合潮湿与高安全冗余要求项目。两者价差按配置核算，把工况（湿度、位置、风量）发给我们，免费给选型与报价。
50000 m³/h 的大型风管怎么配置平板电场？效率会摊薄吗？
不会。按风管截面把电场做多级串联或分块并联：串联按 η_n = 1−(1−η_1)^n 累计，并联只叠加处理风量，单级断面风速与逗留时间不变，效率仍按 ≥96.9%/≥99.7% 口径标定。50000 m³/h 级方案我们出分块图与电源配置清单，协助总包报验。
风管式平板高压静电装置对风机余压和噪声有什么影响？
余压：装置本体风阻 ≤15Pa，远低于中效与 HEPA（200Pa 以上），既有风机无需更换。噪声：装置无风机无运动部件，自身零噪声，也不改变原系统风量平衡。报验对照 GB/T 34012-2017 与 GB 51039-2014 第 7.1.11 条逐条满足，提供盖章报告原件与 CAD 图纸；支持 RS485 接入 BA。
风管式平板静电净化装置 安装要预留多大检修空间？
风管式平板静电净化装置 采用侧抽式电场，安装段沿抽拉方向预留"风管宽度 + 100mm"的操作空间即可整组抽出清洗；法兰对接接入直管段，避免装在弯头、阀门正后方。
