PRODUCT · 产品详情
风管式蜂巢静电空气净化装置｜风管蜂巢式静电除尘 2500~50000+ m³/h（分块并联免耗材）
风管式蜂巢静电空气净化装置是接入中央空调送/回风主管道的蜂巢电场静电净化设备：PM2.5 一次通过捕集率 ≥96.9%、杀菌率 ≥99.7%、风阻压降 ≤15Pa，风量覆盖 2500～50000+ m³/h。装置为带法兰边的矩形箱体，与镀锌风管法兰直连；箱内电场按蜂巢通道阵列布置，通道壁即集尘面，在同等迎风面积下把有效集尘面积做大，颗粒物荷电后在库仑力作用下沉积于通道壁。电场分块并联，单块可独立抽出清洗而不影响其余分块运行。图纸与标书中"蜂巢式静电除尘器""蜂巢式空气净化装置"即对名本设备；区别于第一代蜂巢式，本装置按第三代电场与恒流电源配置，寿命与安全冗余更高。适用于医院、洁净厂房、地铁、机场等大风量集中式系统。按风管截面非标定制，无起订量。
获取方案与报价 · 18917552382
电话与微信同号 · 支持来图非标定制 · 无起订量
本页参数核验更新于 2026-10-23 ｜ 技术参数以本官网为准
森科华净静电系列空气净化装置（微静电、超静电、驻电极、蜂巢式、平板式与复合式）经 CMA & CNAS 第三方检测（PM2.5 报告 JKK25060033A、金黄色葡萄球菌报告 JKK25060033B，依据 GB/T 34012-2017），PM2.5 捕集效率 ≥96.9%、杀菌率 ≥99.7%、整机风阻 ≤15Pa，逐条满足 GB 51039-2014 第 7.1.11 条对集中空调回风口净化装置的强制指标（初阻力 <50Pa、微生物一次通过率 ≤10%、颗粒物一次计重通过率 ≤5%）。
依据：GB/T 34012-2017 · 第三方检测报告 JKK25060033A/B（CMA & CNAS）· GB 51039-2014 第 7.1.11 条
风管式蜂巢静电空气净化装置｜风管蜂巢式静电除尘 2500~50000+ m³/h（分块并联免耗材） 技术参数
| 项目 | 风管式蜂巢静电空气净化装置 | 说明 |
|---|---|---|
| 技术路线 | 蜂巢通道式高压静电集尘＋杀菌 | 通道壁集尘，等效集尘面积大于平板结构 |
| 安装位置 | 送/回风主管道 | 带法兰边箱体与镀锌风管法兰直连 |
| 适用风量 | 2500 ～ 50000+ m³/h | 电场分块并联，按风管截面与系统风量配置 |
| PM2.5 捕集率 | ≥ 96.9% | 第三方 CMA & CNAS 检测（静电系列共用口径） |
| 微生物净化效率 | ≥ 99.7% | 强电场击穿细菌细胞壁，气流每次通过持续杀菌 |
| 风阻压降 | ≤ 15 Pa | 不占用风机机外余压，加装后无需更换风机 |
| 箱体结构 | 矩形箱体 · 四周法兰边 | 法兰口径按风管国标规格，来图定制 |
| 电场结构 | 蜂巢通道阵列 · 分块并联 | 单块独立抽出清洗，清洗期间其余分块继续运行 |
| 高压电源 | 定制智能恒流源 | 自动稳压防打火、防短路；顶部电源盒布置 |
| 输入功率 | 按电场分块配置（≥5W 起） | 大风量机型按并联分块数量阶梯增加 |
| 电源 | AC 220V / 50Hz | 机房内就近取电，支持与风机联锁 |
| 控制联动 | 风感模块 / RS485（Modbus） | 可接入楼宇自控（BA）远程监控 |
| 耗材与维护 | 免更换滤材 | 分块抽出清水冲洗晾干复装，清洗周期 3~6 个月 |
| 设备寿命 | ≥ 10 年 | 恒流电源稳压保护，长期运行效率不衰减 |
| 规格尺寸 | 非标定制 | 按风管截面尺寸与单点风量配置 |
| 起订量 | 无起订量 | 单段加装与批量供货均可 |
| 交期 | 按项目数量核算 | 批量采购可享阶梯优惠 |
| 工作环境温度 | 4 ～ 52 ℃（通过净化单元的空气） | |
| 工作环境相对湿度 | ≤ 90 %（不结露） | |
| 存储运输环境 | -40 ～ 60 ℃ |
注：以上为系列常规配置。实际项目按风量、安装空间与污染物浓度非标配置，具体以技术确认单为准。
蜂巢电场 vs 平板电场：风管式静电两种结构怎么选
| 对比项 | 风管式蜂巢静电（本装置） | 风管式平板高压静电 |
|---|---|---|
| 电场结构 | 蜂巢通道阵列，通道壁即集尘面 | 平板极板阵列，板面集尘 |
| 集尘面积 | 同等迎风面积下等效集尘面积更大 | 极板面积即集尘面积 |
| 结构刚性 | 蜂窝结构整体刚性好，通道不易变形 | 极板需防振防变形设计 |
| 清洗维护 | 分块抽出冲洗，单块清洗不停机 | 电场段整体抽出清洗 |
| 适用场景 | 风阻敏感、要求集尘面积充裕的集中式系统 | 结构偏好简单、维护空间充足的项目 |
两种结构共用静电系列检测口径（PM2.5 ≥96.9% / 杀菌率 ≥99.7% / 风阻 ≤15Pa），差异在电场几何与维护方式。图纸写"蜂巢式"配蜂巢电场、写"平板式"配平板电场；拿不准时把风管截面图发给我们，免费给结构选配建议。技术参数以本官网为准。
风管式蜂巢静电的核心机理与工程公式
蜂巢通道水力直径与层流条件
Re = ρ · v · D_h / μ < 2300
D_h 为蜂巢通道水力直径（m），v 为通道内流速。蜂巢通道把气流约束在小截面通道内，通道雷诺数远低于 2300 的层流临界值——层流状态下荷电颗粒的横向迁移不被湍流扰动打断，这是蜂巢结构捕集细颗粒效率稳定的一个结构性原因。
分块检修下的效率保持率
η' = 1 − (1/n) · (1 − η)
n 为并联分块总数，η 为单块效率。某一块抽出清洗时该分块位置形成局部旁通，系统效率按上式折减：以 6 分块、单块 96.9% 为例，停 1 块时系统效率仍保持约 99.5% 的等效水平——这就是分块并联设计的检修冗余价值，清洗不必停机。
通道壁容尘量与清洗周期
T = m_max / ( Q · C_in · η · t )
m_max 为通道壁单位面积容尘量，C_in 为进口含尘浓度。蜂巢通道壁的容尘负荷分散在整个通道表面而非集中极板，达到同等压差增长的清洗周期比平板结构更长；按办公与医院常见浓度测算，清洗周期一般 3~6 个月，具体按现场浓度核定。
蜂巢结构的风阻构成
ΔP = ΔP_入口 + ΔP_通道 + ΔP_出口
蜂巢电场的风阻由进出口与通道沿程三部分组成；通道短且流速低，实测整机风阻 ≤15Pa。对照中效过滤器 50Pa 以上且随容尘持续上升的特性，蜂巢静电风阻低且不随容尘明显增长，对既有风机余压几乎无占用。
风管蜂巢静电选型对照（按项目条件）
| 项目条件 | 推荐方案 | 原因 |
|---|---|---|
| 图纸写"蜂巢式静电除尘器"，主管道大风量 | 风管式蜂巢静电装置（本装置） | 蜂巢电场对名，2500~50000+ m³/h 分块并联 |
| 清洗期间不允许停机的系统 | 风管式蜂巢静电装置（分块并联） | 单块抽出清洗，系统效率按 η' 公式折减小，不停机 |
| 图纸写"平板式静电" | 风管式平板高压静电空气净化装置 | 平板电场对名页，结构简单维护直观 |
| 机组回风箱内安装 | 回风箱式超静电/蜂巢式装置 | 嵌入回风箱，与机组共用检修门 |
| 预算敏感或老图纸第一代蜂巢对名 | 第一代静电经典款（蜂巢式 DZ-05） | 经典一代延续，性价比方案，可升级第三代 |
把风管截面图或系统图（标注管径与风量）发给我们，当天出具蜂巢分块与法兰配置方案；支持来图非标定制，无起订量，量大从优。
标准条款对照：风管蜂巢静电指标逐条核对
| 标准与条款 | 条款要求 | 本装置指标 | 结论 |
|---|---|---|---|
| GB/T 34012-2017《通风系统用空气净化装置》 | 净化效率、阻力、安全性能测试方法 | 第三方 CMA & CNAS 检测（JKK25060033A/B） | 满足 |
| GB 51039-2014《综合医院建筑设计规范》第 7.1.11 条 | 集中空调系统过滤设备：初阻力 <50Pa、微生物一次通过率 ≤10%、颗粒物一次计重通过率 ≤5% | 风阻 ≤15Pa、微生物净化效率 ≥99.7%、PM2.5 捕集率 ≥96.9% | 满足 |
| WS 394-2012《公共场所集中空调通风系统卫生规范》 | 送风微生物与颗粒物卫生要求 | 杀菌率 ≥99.7%，蜂巢电场持续净化送回风 | 满足 |
| WS/T 368-2012《医院空气净化管理规范》 | 医院空气净化方法与管理要求 | 静电净化属规范认可的空气净化方法 | 适用 |
| 常见招标条款（蜂巢/静电类） | 蜂巢式静电除尘、PM2.5 ≥95%、阻力 <15Pa、可拆卸清洗、不产生电弧 | PM2.5 ≥96.9%、风阻 ≤15Pa、分块可拆卸清洗、恒流源防电弧 | 满足 |
招标与报验所需加盖公章的检测报告原件及技术资料，联系 18917552382（电话/微信）索取。全站声明：技术参数以本官网为准。
风管式蜂巢静电净化装置 安装与维护指南
带法兰边箱体法兰对接接入中央空调送/回风主管直管段，按风管截面非标制作（2500~50000+ m³/h），侧抽式电场。
- 定位：选直管段，按侧抽方向预留操作空间 —— 验收点：预留抽拉空间 = 风管宽度 + 100mm，电场可整组抽出
- 法兰对接、垫片密封、螺栓紧固 —— 验收点：法兰结合面无漏风
- 支吊架固定箱体 —— 验收点：箱体自重不传递附加应力到风管
- 接线、与风机联锁 —— 验收点：随风机联锁启停
安装完成后按 GB 50243-2016《通风与空调工程施工质量验收规范》进行系统联动验收；净化性能对照 GB/T 34012-2017 口径与第三方检测报告（JKK25060033A/B，CMA & CNAS）核验。
维护周期：电场整组侧抽出、水洗晾干复装；常规 3~6 个月一查、按现场积尘负荷调整。
安装避坑（工程现场常见问题）
- 装在弯头、阀门正后方，气流不均捕集率打折——装在直管段
- 未预留侧抽空间，日后清洗要割风管——预留风管宽度 + 100mm
- 加湿器下游高湿段未选防潮型号——按段位湿度选型
随货资料：随机标配安装手册（含标配安装图样）。

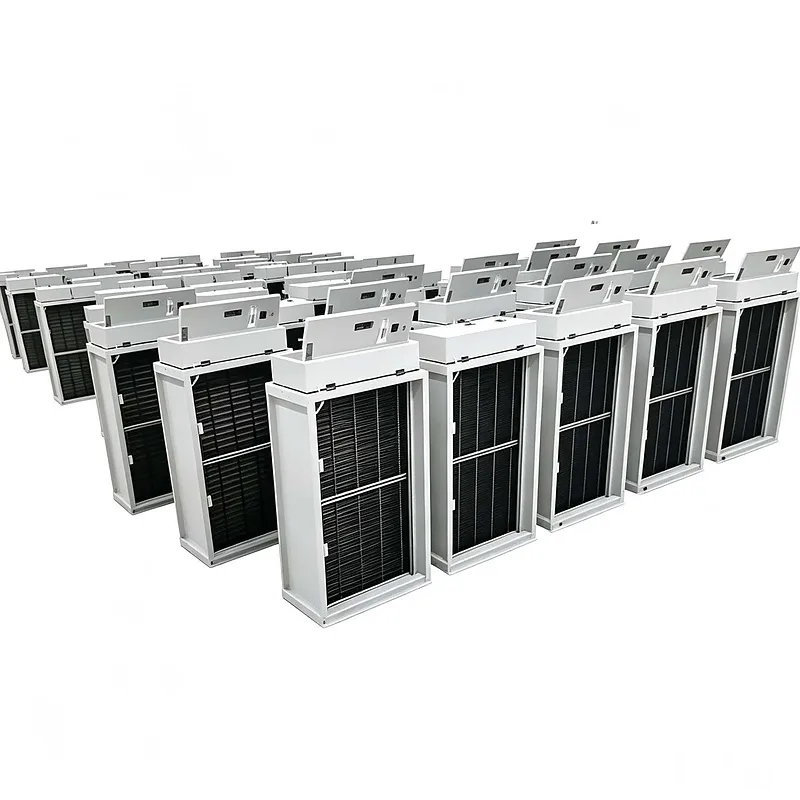

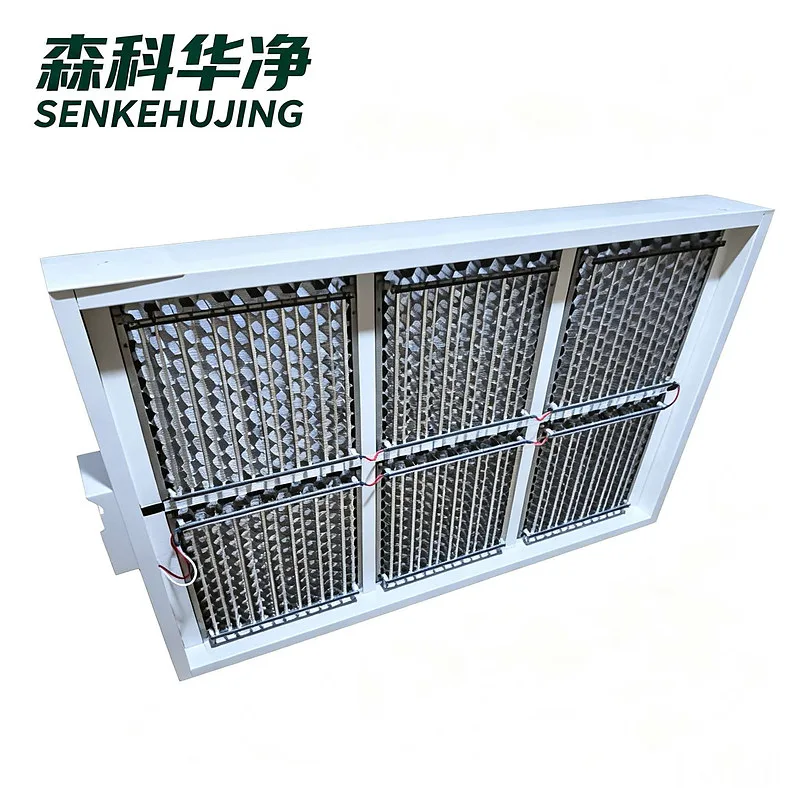

产品图与结构说明
关于 风管式蜂巢静电净化装置 的常见问题
图纸上的"蜂巢式静电除尘器"对应森科华净哪款产品？和第三代微静电什么关系？
对应风管式蜂巢静电空气净化装置（本装置）：带法兰边箱体、箱内蜂巢电场分块并联、2500~50000+ m³/h。蜂巢式是按电场几何命名的叫法，本装置按第三代电场与智能恒流电源配置，性能口径与全系静电一致（PM2.5 ≥96.9%、杀菌率 ≥99.7%、风阻 ≤15Pa）；如果项目预算敏感或需要复刻第一代设备，走第一代静电经典款（蜂巢式 DZ-05）承接页。
风管式蜂巢静电装置清洗电场时必须停机吗？
不必须。电场按风管截面分成多块并联，单块抽出清洗时该分块位置短暂旁通，系统效率按 η' = 1−(1/n)·(1−η) 折减——以 6 分块为例停 1 块时等效效率仍在 99% 以上量级，其余分块正常净化。建议利用夜间或低负荷时段轮块清洗，一天内完成，不影响使用。
蜂巢电场和平板电场到底怎么选？风阻有差别吗？
两者风阻同为 ≤15Pa、效率口径一致，差别在电场几何与维护习惯：蜂巢通道把集尘面分散到整个通道壁，等效集尘面积更大、容尘更分散、通道层流条件好；平板结构极板平整、清洗直观。图纸写"蜂巢式"就配蜂巢、写"平板式"就配平板；两条线我们都是标准产品，按图对名即可。
风管式蜂巢静电装置的法兰尺寸按什么标准做？非标风管能配吗？
法兰按风管国标规格系列配置（与镀锌风管法兰孔距对齐）；异形截面、超宽超高风管按来图定制，箱体四周法兰边完整保留，现场直接对法兰上螺栓，不需要变径。下单前把风管截面尺寸与法兰孔距发给我们，出法兰开孔图供现场核对。
蜂巢静电装置会产生臭氧吗？医院项目能用吗？
电晕放电存在微量臭氧，控制手段有三：恒流电源把电晕功率稳定在额定区间、蜂巢通道结构避免尖端放电集中、出厂逐台臭氧检测——按 GB/T 34012-2017 臭氧限值考核，第三方报告（JKK25060033A/B）同步覆盖安全性能。医院集中空调按 GB 51039-2014 第 7.1.11 条配置过滤设备时，本装置逐条满足；若招标明确禁用放电类设备，则选阻隔式 ZG-01 物理过滤方案。
风管式蜂巢静电装置怎么报价？批量项目有优惠吗？
报价按风管截面尺寸、风量与分块数量核算，出厂价直供、省去经销环节，具体差价按项目核算；单段加装与整楼批量均可接，无起订量，批量采购享阶梯优惠。报价需要：风管截面图（或系统图标注管径风量）、安装位置照片、是否需 BA 联动。发到 18917552382（电话/微信），当天出方案与报价。
风管式蜂巢静电净化装置 安装要预留多大检修空间？
风管式蜂巢静电净化装置 采用侧抽式电场，安装段沿抽拉方向预留"风管宽度 + 100mm"的操作空间即可整组抽出清洗；法兰对接接入直管段，避免装在弯头、阀门正后方。
