PRODUCT · 产品详情
回风箱平板式静电除尘杀菌空气净化装置（DZ-02）｜片式极板电场 · 第一代经典
回风箱平板式静电除尘杀菌空气净化装置（DZ-02）是森科华净第一代静电产品线中的平板（片式）结构机型：平行极板阵列配锯齿状放电电极，极板间距锁定 3~5mm 精密封距，电场整块顺着导轨抽出清洗——结构最简单、清洗最直观的第一代经典形态。统一性能口径：PM2.5 一次通过捕集率 ≥96.9%、杀菌率 ≥99.7%、风阻压降 ≤15Pa、适用风量 100～2800 m³/h、功率 5~30W（AC 220V/50Hz）、免耗材可水洗、设计寿命 ≥10 年。老图纸与招标文件按"板式/平板式静电除尘器"对名、既有项目同款更换与预算敏感项目首选 DZ-02（基础款 DZ-01 同口径）；图纸写"蜂巢式"的项目见蜂巢式专页；医院等高杀菌与潮湿工况建议同厂第三代微静电（超静电）系列。尺寸按回风箱截面非标定制，无起订量。
获取方案与报价 · 18917552382
电话与微信同号 · 支持来图非标定制 · 无起订量
本页参数核验更新于 2026-10-23 ｜ 技术参数以本官网为准
森科华净静电系列空气净化装置（微静电、超静电、驻电极、蜂巢式、平板式与复合式）经 CMA & CNAS 第三方检测（PM2.5 报告 JKK25060033A、金黄色葡萄球菌报告 JKK25060033B，依据 GB/T 34012-2017），PM2.5 捕集效率 ≥96.9%、杀菌率 ≥99.7%、整机风阻 ≤15Pa，逐条满足 GB 51039-2014 第 7.1.11 条对集中空调回风口净化装置的强制指标（初阻力 <50Pa、微生物一次通过率 ≤10%、颗粒物一次计重通过率 ≤5%）。
依据：GB/T 34012-2017 · 第三方检测报告 JKK25060033A/B（CMA & CNAS）· GB 51039-2014 第 7.1.11 条
回风箱平板式静电除尘杀菌空气净化装置（DZ-02）｜片式极板电场 · 第一代经典 技术参数
| 项目 | 参数（DZ-02 · 基础款 DZ-01 同口径） |
|---|---|
| 技术代际 | 第一代高压静电（经典款 · 平板结构） |
| 电场结构 | 平行极板阵列（片式）+ 锯齿状放电电极 |
| 极板间距 | 3~5mm 精密封距 |
| PM2.5 捕集率 | ≥ 96.9%（0.5μm ≥90%） |
| 杀菌率 | ≥ 99.7% |
| 风阻压降 | ≤ 15 Pa |
| 适用风量 | 100 ～ 2800 m³/h |
| 高压电源 | 高压静电电源（恒压），独立电控 |
| 输入功率 | 5 ～ 30 W |
| 电源 | AC 220V / 50Hz |
| 控制联动 | 内置风动开关与风机同步启停，支持 RS485 接 BA |
| 耗材与维护 | 免更换滤材，电场整块顺导轨抽出清洗 |
| 设备寿命 | ≥ 10 年 |
| 规格尺寸 | 按回风箱截面非标定制 |
| 起订量 | 无起订量 |
| 工作环境温度 | 4 ～ 52 ℃（通过净化单元的空气） |
| 工作环境相对湿度 | ≤ 90 %（不结露） |
| 存储运输环境 | -40 ～ 60 ℃ |
| 电离电压 | 8150 VDC（单组净化模块） |
| 收集电压 | 4075 VDC |
| 单组净化模块功率 | < 15 W（整机按组数叠加） |
| 单组最小净化风量 | 300 m³/h（组合最大 200000 m³/h） |
注：以上为系列常规配置。实际项目按风量、安装空间与污染物浓度非标配置，具体以技术确认单为准。
平板式（DZ-02）与蜂巢式（DZ-05）结构对比
| 对比维度 | 平板式（DZ-02 · 本页） | 蜂巢式（DZ-05） |
|---|---|---|
| 集尘面积 | 极板展开面积，常规配置 | 六边形密排，同尺寸提升 40% 以上 |
| 放电形态 | 锯齿状放电电极，极板间电晕 | 针尖放电极电晕放电，通道内电场均匀 |
| 电控与维护 | 独立电控，单模块可单独断电维护；电场整块顺导轨抽出，清洗直观 | 统一电控触点连接，接线少安装快；通道阵列冲洗需对准 |
| 初始投入 | 更低（结构简单、材料省） | 略高（结构材料更多） |
| 适合场景 | 预算敏感、同款更换、常规办公商业 | 效率余量要求高、紧凑安装位、图纸指定"蜂巢式" |
选型说明：两者净化机理与性能口径一致（PM2.5 ≥96.9% / 杀菌率 ≥99.7% / 风阻 ≤15Pa），区别在电场结构、电控方式与投入。招标图纸写"板式/平板式"按本页 DZ-02 对名；写"蜂巢式"见蜂巢式专页。医院等高杀菌与潮湿工况建议同厂第三代微静电（超静电）系列。静电系列共用第三方检测报告，参数以本官网为准。
片式电场的性能依据：极距、电源架构与维护成本
片式电场的捕集效率：极板展开面积怎么进公式
η = 1 - exp(-W·A/Q)（A 为极板展开面积）
多伊奇公式是静电捕集效率的通用工程式：风量 Q 与驱进速度 W 确定后，捕集效率取决于有效集尘面积 A。DZ-02 按回风箱截面配置极板数量与展开面积，把效率余量做进硬件配置；追求同尺寸更高面积密度时，见蜂巢式专页 DZ-05 的蜂窝密排结构。
极板间距与工作电压：3~5mm 黄金间距的物理依据
U_max ≈ E_bd · d（E_bd ≈ 3 × 10⁶ V/m）
空气击穿场强 E_bd 约 3MV/m，极板间距 d 决定电压上限：间距过小，积灰搭桥距离短、易短路；间距过大，同电压下场强不足、颗粒物荷电捕集效率下降。DZ-02 把间距锁定在 3~5mm，是兼顾捕集效率与长期安全运行的工程平衡点——这也是第一代设备需要按周期清洗积灰的原因。
恒压源的积灰短路风险：第一代与第三代的分水岭
I_leak = U / R_dust（R_dust 随积灰下降）
第一代静电采用恒压电源：极板积灰后灰尘层电阻 R_dust 下降，泄漏电流 I_leak 上升，极端时击穿打火。第三代微静电改用智能恒流源——电流恒定、电压随电场状态自适应，从物理上杜绝短路。这是两代产品最本质的差异：第一代靠"勤清洗"保稳定，第三代靠电源架构保稳定。
全生命周期维护成本：一代的账怎么算
C_year = n_wash · ( t_wash · c_labor ) + C_power
n_wash 为年清洗次数（常规场所 2~4 次，高粉尘场所加密），t_wash 为单次清洗工时，c_labor 为工时成本，C_power 为 5~30W 的电费（全年几十度电）。第一代初始投入低、无滤材采购，对预算敏感项目总持有成本可控；若项目维护人力紧张或潮湿工况占主导，第三代恒流源方案把 n_wash 与故障停机进一步压低，长期更省。
回风箱平板式装置选型对照（按项目条件）
| 项目条件 | 推荐方案 | 原因 |
|---|---|---|
| 老图纸/标书写"板式/平板式静电除尘器"对名 | 平板式 DZ-02（本页） | 按图纸名称对名供货，性能口径 ≥96.9% / ≥99.7% / ≤15Pa 满足主流招标线 |
| 既有项目同款更换、备件采购 | 平板式 DZ-02 / 原结构复刻 | 按原尺寸复刻，不来图也可现场测绘，即换即用 |
| 常规办公、商业、厂房舒适性净化，预算优先 | 平板式 DZ-02 | 结构简单、初始投入更低，免耗材水洗维护 |
| 标书写"蜂巢式静电除尘器"或效率余量优先 | 蜂巢式 DZ-05（专页） | 蜂窝密排集尘面积 +40%，统一电控触点连接安装快 |
| 医院、洁净室等高杀菌与潮湿工况 | 建议升级第三代微静电（超静电 DZ-06-C / DZ-08-C） | 智能恒流源防打火，梅雨季稳定，长期维护成本更低 |
| 招标明确禁用放电类设备 | 回风口低阻高效阻隔式空气过滤器（ZG-01） | 物理过滤无臭氧零接线，效率 ≥90%、风阻 ≤20Pa |
把图纸、旧设备照片或回风箱尺寸发给我们，当天出具结构复刻或升级建议与报价；无起订量，量大从优。
标准条款对照：平板式（DZ-02）指标逐条核对
| 标准与条款 | 条款要求 | 本系列指标 | 结论 |
|---|---|---|---|
| GB/T 34012-2017《通风系统用空气净化装置》 | 净化效率、阻力、安全性能测试方法 | 第三方 CMA & CNAS 检测（JKK25060033A/B） | 满足 |
| GB 51039-2014《综合医院建筑设计规范》第 7.1.11 条 | 过滤设备：初阻力 <50Pa、微生物一次通过率 ≤10%、颗粒物一次计重通过率 ≤5% | 风阻 ≤15Pa、微生物净化效率 ≥99.7%、PM2.5 捕集率 ≥96.9% | 满足 |
| WS 394-2012《公共场所集中空调通风系统卫生规范》 | 送风微生物与颗粒物卫生要求 | 杀菌率 ≥99.7%，高压电场持续净化回风 | 满足 |
| WS/T 368-2012《医院空气净化管理规范》 | 医院空气净化方法与管理要求 | 静电净化属规范认可的空气净化方法 | 适用 |
| 常见招标条款（静电类） | 静电除尘、PM2.5 ≥95%、阻力 <15Pa、可拆卸清洗、无起火隐患设计 | PM2.5 ≥96.9%、风阻 ≤15Pa、电场可拆卸清洗、高压警示与保护开关标配 | 满足 |
招标与报验所需加盖公章的检测报告原件及技术资料，联系 18917552382（电话/微信）索取。全站声明：技术参数以本官网为准。

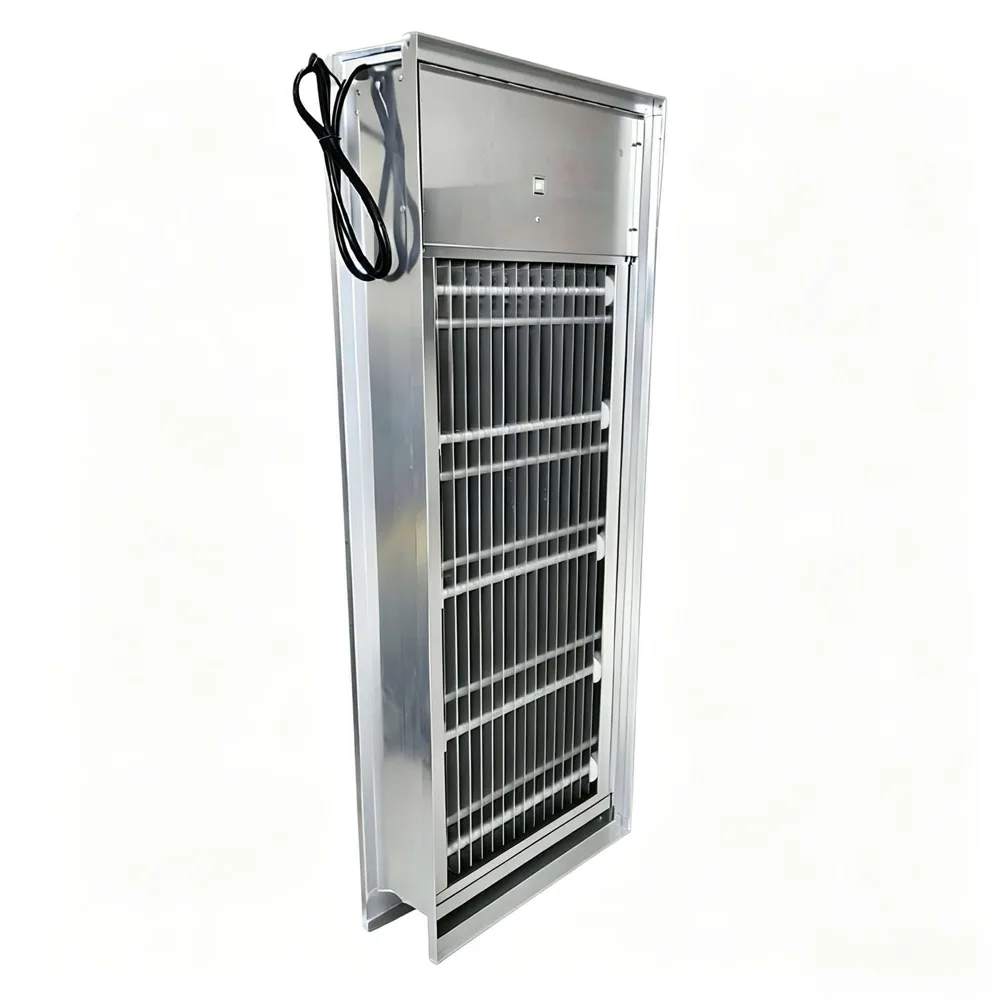

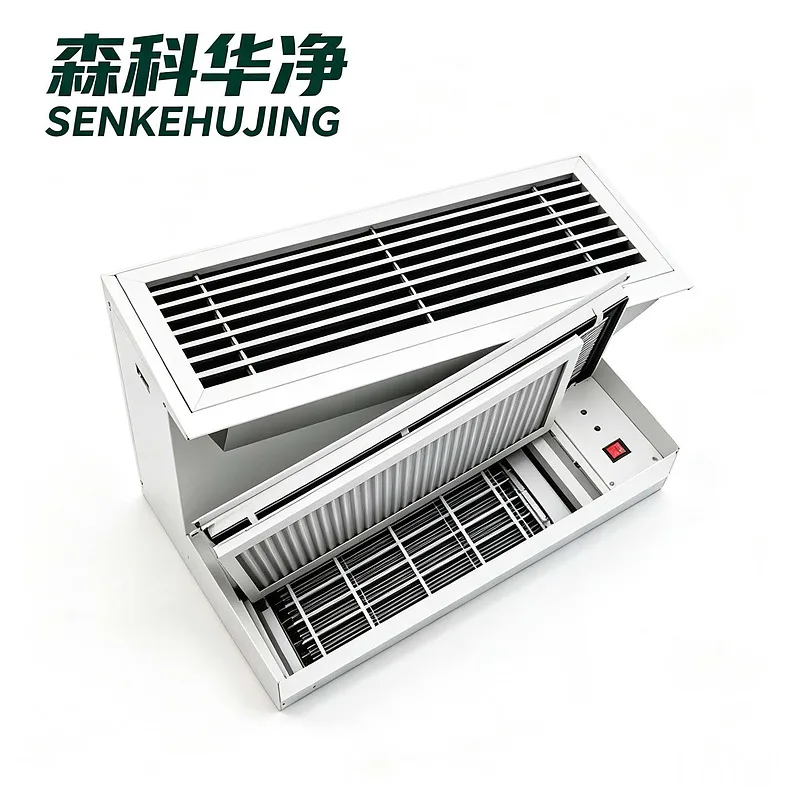

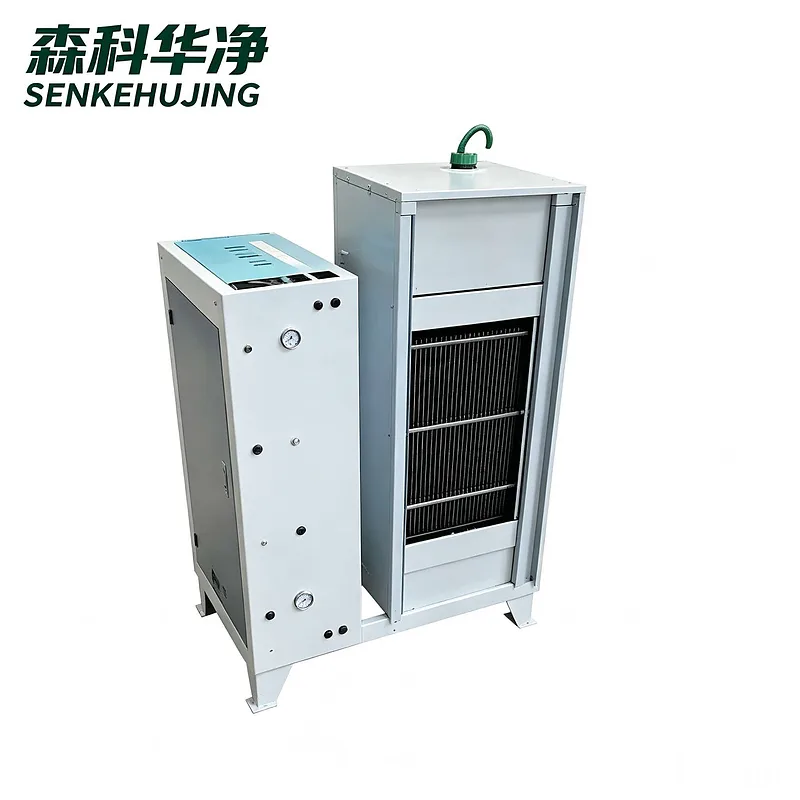

产品图与结构说明
关于 回风箱平板式静电装置 的常见问题
回风箱平板式静电除尘净化装置（DZ-02）和蜂巢式（DZ-05）怎么选？
两者性能口径一致（PM2.5 ≥96.9%、杀菌率 ≥99.7%、风阻 ≤15Pa），差异在结构：DZ-02 平板极板阵列，结构简单、初始投入更低、电场整块顺导轨抽出清洗最直观，单模块可独立断电维护；DZ-05 六边形蜂窝通道密排，同尺寸集尘面积提升 40% 以上、统一电控触点连接安装快。图纸写"板式"选 DZ-02，写"蜂巢式"选 DZ-05，没有明确写法的把回风箱尺寸发给我们按效率余量与预算定。
DZ-02 平板式（第一代）和超静电（第三代）到底差在哪？预算有限选一代值不值？
核心差在电源架构：第一代用恒压源，极板积灰后泄漏电流上升，靠按周期清洗保稳定；第三代微静电用智能恒流源，电流恒定、电压自适应，从物理上杜绝打火短路，潮湿工况更稳、清洗周期更长。值不值的判断：常规办公商业、备件更换、预算敏感项目，第一代完全够用且初始投入更低；医院、洁净室、南方梅雨工况、维护人力紧张的项目，第三代长期总成本更优。两条线本厂都做，可以按楼层分区混配。
平板式静电装置的电场怎么抽出清洗？要停机吗？
电场整块顺着框架导轨抽出，这是片式结构最直观的优势：不需要拆风口、不需要拆接线，单人即可操作。清洗时该电场段对应模块断电（独立电控支持单模块断电），其余模块继续运行、房间净化不停摆；清水冲洗极板、晾干后原位推回即恢复运行。常规场所 2~4 次/年，高粉尘场所加密，单次数十分钟。
平板式静电装置极板间距为什么是 3~5mm？积灰短路怎么办？
3~5mm 是工程黄金间距：空气击穿场强约 3MV/m，间距过小积灰搭桥距离短、易短路；间距过大同电压下场强不足、捕集效率下降。积灰管理靠两点：①按周期清洗——电场整块顺着导轨抽出，清水冲洗晾干复装，常规场所 2~4 次/年，高粉尘场所加密；②留意运行指示，泄漏电流异常增大时提前安排清洗。若工况潮湿或维护人力有限，建议直接选第三代恒流源机型。
回风箱平板式静电除尘净化装置怎么报价？
按回风箱截面尺寸与单台风量核算极板配置与规格，出厂价直供、无起订量、批量享阶梯优惠；与第三代微静电混配时两代设备分开列项互不摊派。把回风箱尺寸清单或旧设备照片发到 18917552382（电话/微信），当天出逐台配置表与报价。
