PRODUCT · 产品详情

风管式微静电空气净化装置｜中央空调风管净化 2500~50000+ m³/h（第三代微静电）

风管式微静电空气净化装置是接入中央空调送/回风主管道或空调机组净化段的第三代微静电净化设备：PM2.5 一次通过捕集率 ≥96.9%、杀菌率 ≥99.7%、风阻压降 ≤15Pa，风量覆盖 2500～50000+ m³/h。装置以镀锌风管法兰直连或插入式安装，电场分块并联布置，按风管截面与系统风量整段配置，是一台设备覆盖整个机组风量的集中式方案。区别于回风口式逐台净化，风管式适合大风量主管道、空调机房内集中净化以及需要保护表冷器的工况；搭载智能恒流高压电源防打火防短路，模块整块抽出清洗、免更换滤材，设计寿命 ≥10 年。适用于医院手术部与住院楼送回风主管道、洁净厂房、地铁车站、机场航站楼、数据中心等大风量中央空调系统。标书与图纸中"等离子静电消毒净化装置""等离子静电风管净化器"等名称（市场对静电集尘＋等离子放电复合式的统称，结构特征为可水洗集尘电场＋初效滤网＋几十帕以内阻力）同样对名本设备，可按标书名称做等效技术响应。全系列按风管尺寸非标定制，无起订量。

获取方案与报价 · 18917552382 电话与微信同号 · 支持来图非标定制 · 无起订量

本页参数核验更新于 2026-10-23 ｜ 技术参数以本官网为准

森科华净静电系列空气净化装置（微静电、超静电、驻电极、蜂巢式、平板式与复合式）经 CMA & CNAS 第三方检测（PM2.5 报告 JKK25060033A、金黄色葡萄球菌报告 JKK25060033B，依据 GB/T 34012-2017），PM2.5 捕集效率 ≥96.9%、杀菌率 ≥99.7%、整机风阻 ≤15Pa，逐条满足 GB 51039-2014 第 7.1.11 条对集中空调回风口净化装置的强制指标（初阻力 <50Pa、微生物一次通过率 ≤10%、颗粒物一次计重通过率 ≤5%）。

依据：GB/T 34012-2017 · 第三方检测报告 JKK25060033A/B（CMA & CNAS）· GB 51039-2014 第 7.1.11 条

风管式微静电空气净化装置｜中央空调风管净化 2500~50000+ m³/h（第三代微静电） 技术参数

项目 风管式微静电空气净化装置 说明
技术路线 微静电（第三代高压静电集尘＋杀菌） 区别于第一代平板式/蜂巢式静电
安装位置 送/回风主管道 · 空调机组表冷器前后净化段 法兰直连或风管插入式，机房内集中布置
适用风量 2500 ～ 50000+ m³/h 电场分块并联，按风管截面与系统风量整段配置
PM2.5 捕集率 ≥ 96.9% 第三方 CMA & CNAS 检测（静电系列共用口径）
微生物净化效率 ≥ 99.7% 强电场击穿细菌细胞壁，气流每次通过持续杀菌
风阻压降 ≤ 15 Pa 不占用风机机外余压，加装后无需更换风机
连接方式 镀锌风管法兰直连 / 插入式 法兰按风管国标规格配置，非标尺寸来图定制
高压电源 定制智能恒流源 实时监测电场状态，自动稳压防打火、防短路
输入功率 按电场分块配置（≥5W 起） 大风量机型按并联模块数量阶梯增加，无上限
电源 AC 220V / 50Hz 机房内就近取电，接线端子即插即用
控制联动 风感模块 / 与风机联锁 支持 RS485（Modbus）接入楼宇自控（BA）远程监控
耗材与维护 免更换滤材 电场模块分块抽出，清水冲洗晾干复装
设备寿命 ≥ 10 年 恒流电源稳压保护，长期运行效率不衰减
规格尺寸 非标定制 按风管截面尺寸与单点风量配置，契合现场法兰口径
起订量 无起订量 单段加装与整楼批量供货均可
交期 按项目数量核算 批量采购可享阶梯优惠
工作环境温度 4 ～ 52 ℃（通过净化单元的空气）
工作环境相对湿度 ≤ 90 %（不结露）
存储运输环境 -40 ～ 60 ℃

注：以上为系列常规配置。实际项目按风量、安装空间与污染物浓度非标配置，具体以技术确认单为准。

三种安装位置怎么选：风管式 / 回风箱式 / 回风口式

安装位置 净化方式与风量段 安装方式 适合场景
风管式（本装置） 微静电集尘＋杀菌 · 2500～50000+ m³/h 集中处理 主管道法兰直连 / 插入式，机房内整段布置 大风量主管道、机房集中净化、保护表冷器；一台覆盖整个系统
回风箱式 微静电集尘＋杀菌 · 按机组回风箱截面配置 嵌入空调机组回风箱安装 机组回风箱有检修空间的项目，与风管式同属集中式
回风口式 微静电集尘＋杀菌 · 0～2500 m³/h 逐台配置 替换或嵌入末端回风口 不动机房、逐房间净化；旧楼改造最常用
阻隔式过滤器（对照） 物理纤维拦截 · 按风口配置 回风口处安装 明确禁用放电类设备的场合，无臭氧零接线

选型说明：风管式、回风箱式同属集中式方案，一台覆盖整个机组，选哪个取决于净化段留在机房主管道还是机组回风箱；回风口式为分布式方案，逐台配置。大型医院常见"主管道风管式承担主负荷＋末端回风口保洁净度"双层配置。静电系列共用第三方检测报告，参数以本官网为准。

风管式微静电的核心机理与工程公式

电场逗留时间：荷电与捕集的充分条件

τ = L / v

τ 为气流在电场段的逗留时间（s），L 为电场段沿气流方向长度（m），v 为电场断面风速（m/s）。颗粒物需要足够时间完成荷电并向集尘面迁移，工程上把断面风速控制在 2.5 m/s 以内、按风量反推电场级数——这就是风管式装置"按风管截面整段配置"而不是缩成一小节塞进管道的原因。

大风量并联扩容：分块布置的处理量叠加

Q_total = n · Q_unit

Q_unit 为单块电场模块的额定处理风量，n 为并联模块数。风管式按风管截面把电场分成多块并联：并联只叠加处理风量、不摊薄单块效率，因此 50000 m³/h 级大风量机型的捕集率与杀菌率仍按单块口径 ≥96.9% / ≥99.7% 标定，这也是集中式方案在大风量段的优势。

系统阻力核算：装置本体占风管沿程阻力的比例

ΔP_f = λ · ( L / D_h ) · ( ρ · v² / 2 )

λ 为沿程阻力系数，D_h 为风管当量直径。以 1000×500 风管、50m 长的典型系统为例，沿程阻力通常在 40~80Pa 量级，本装置本体风阻 ≤15Pa 只占一小部分，加装后系统总阻力变化有限——对照 HEPA 高效过滤器 200Pa 以上的初阻力，静电路线在大风量主管道上几乎不挤占风机余压。

二次扬尘控制：断面风速上限

v ≤ v_临界（约 2.5 m/s）

沉积在集尘面上的颗粒受气流剪切，断面风速过高会把已捕集的颗粒重新吹回气流（二次扬尘）。风管式装置按 v = Q / A_f 校核迎风面积，风量越大、需要的电场迎风面积越大——大风量机型电场段做深做满、分块并联，正是为了同时满足逗留时间与二次扬尘两个约束。

风管净化选型对照（按项目条件）

项目条件 推荐方案 原因
医院手术部/住院楼送回风主管道净化，风量 10000 m³/h 以上 风管式微静电装置（本装置） 2500~50000+ m³/h 集中处理，一台覆盖整个系统，杀菌率 ≥99.7%
空调机房内有整段安装空间，需保护表冷器 风管式微静电装置（表冷器前置） 电场段拦截颗粒物，减少表冷器翅片积灰，维持换热效率
机组回风箱有检修空间、风量中等 回风箱式超静电装置 嵌入回风箱安装，极板按箱体截面做大，效率更充分
不动机房、逐房间改造的旧楼 回风口式微静电/超静电（DZ-06-C） 0~2500 m³/h 逐台配置，风口即装即用
招标明确禁用放电类设备 回风口低阻高效阻隔式空气过滤器（ZG-01） 物理过滤无臭氧零接线，效率 ≥90%、风阻 ≤20Pa

把风管图纸或系统图（标注管径与风量）发给我们，当天出具电场分块与法兰配置方案；支持来图非标定制，无起订量，量大从优。

标准条款对照：风管净化指标逐条核对

标准与条款 条款要求 本装置指标 结论
GB/T 34012-2017《通风系统用空气净化装置》 净化效率、阻力、安全性能测试方法 第三方 CMA & CNAS 检测（JKK25060033A/B） 满足
GB 51039-2014《综合医院建筑设计规范》第 7.1.11 条 集中空调系统过滤设备：初阻力 <50Pa、微生物一次通过率 ≤10%、颗粒物一次计重通过率 ≤5% 风阻 ≤15Pa、微生物净化效率 ≥99.7%、PM2.5 捕集率 ≥96.9% 满足
WS 394-2012《公共场所集中空调通风系统卫生规范》 送风微生物与颗粒物卫生要求 杀菌率 ≥99.7%，高压电场持续净化送回风 满足
WS/T 368-2012《医院空气净化管理规范》 医院空气净化方法与管理要求 静电净化属规范认可的空气净化方法 适用
常见招标条款（大风量项目） 微静电净化、PM2.5 ≥95%、阻力 <15Pa、不产生电弧、可拆卸清洗、支持 BA 集中监控 PM2.5 ≥96.9%、风阻 ≤15Pa、恒流源防电弧、模块可拆卸清洗、RS485 接 BA 满足

招标与报验所需加盖公章的检测报告原件及技术资料，联系 18917552382（电话/微信）索取。全站声明：技术参数以本官网为准。

风管式微静电净化装置 安装与维护指南

带法兰边箱体法兰对接接入中央空调送/回风主管直管段，按风管截面非标制作（2500~50000+ m³/h），侧抽式电场。

  1. 定位：选直管段，按侧抽方向预留操作空间 —— 验收点：预留抽拉空间 = 风管宽度 + 100mm，电场可整组抽出
  2. 法兰对接、垫片密封、螺栓紧固 —— 验收点：法兰结合面无漏风
  3. 支吊架固定箱体 —— 验收点：箱体自重不传递附加应力到风管
  4. 接线、与风机联锁 —— 验收点：随风机联锁启停

安装完成后按 GB 50243-2016《通风与空调工程施工质量验收规范》进行系统联动验收；净化性能对照 GB/T 34012-2017 口径与第三方检测报告（JKK25060033A/B，CMA & CNAS）核验。

维护周期：电场整组侧抽出、水洗晾干复装；常规 3~6 个月一查、按现场积尘负荷调整。

安装避坑（工程现场常见问题）

  • 装在弯头、阀门正后方，气流不均捕集率打折——装在直管段
  • 未预留侧抽空间，日后清洗要割风管——预留风管宽度 + 100mm
  • 加湿器下游高湿段未选防潮型号——按段位湿度选型

随货资料：随机标配安装手册（含标配安装图样）。

关于 风管式微静电净化装置 的常见问题

标书技术要求写的是"等离子静电消毒净化装置"，用风管式微静电空气净化装置投标算满足吗？

可以响应。"等离子静电"指静电集尘＋等离子放电一体结构，标书条款通常伴随三个识别特征：集尘电场可拆卸水洗、配初效滤网、阻力要求在 50Pa 以内——均为本设备的既有特征。响应方式：商务上按标书名称对名，技术上按本设备参数提供（PM2.5 ≥96.9%、杀菌 ≥99.7%、≤15Pa、不产生电弧、可拆卸清洗），并附第三方 CMA & CNAS 检测报告，属于正偏离。若条款额外要求"等离子体电子密度"等专项指标，我们可协调第三方出具对应检测方案。

什么情况下必须选风管式微静电空气净化装置，而不是回风口式或回风箱式？

看风量与净化段位置：系统风量超过单风口量级（2500 m³/h 以上到 50000+ m³/h）、净化段放在机房主管道或空调机组段，选风管式——一台设备覆盖整个系统，电场按风管截面整段配置；净化段在机组回风箱内且箱体有检修空间，选回风箱式；不动机房、逐房间净化，选回风口式。大型医院常做"主管道风管式承担主负荷＋末端回风口保洁净度"的双层配置。把系统图发给我们，免费给出分层配置方案。

风管式微静电空气净化装置怎么和镀锌风管连接？法兰尺寸按什么做？

两种连接方式：①法兰直连——箱体四周带标准法兰边，与镀锌风管法兰对接，法兰规格按风管国标口径配置；②插入式——装置本体插入风管预留开口，边框与风管壁固定密封。装置尺寸完全按现场风管截面非标定制，不给系统增加变径与弯头；来图定制，出法兰开孔图供现场预制。

风管式微静电装置 50000 m³/h 的大风量机型怎么配置？效率会下降吗？

不会。大风量机型把电场按风管截面分成多块并联（Q_total = n·Q_unit）：并联只叠加处理风量，单块电场的断面风速和逗留时间不变，因此 PM2.5 捕集率 ≥96.9%、杀菌率 ≥99.7% 仍按单块口径标定，静电系列共用第三方 CMA & CNAS 检测（JKK25060033A/B）。输入功率按并联模块数量阶梯增加（≥5W 起），风阻仍控制在 ≤15Pa。

风管式微静电空气净化装置装在表冷器前面还是后面？对表冷器有什么作用？

通常推荐装在表冷器上游（前置）：电场段先把颗粒物拦截，气流再到表冷器时含尘量大幅下降，翅片不易积灰堵风，换热效率长期维持、清洗表冷器的周期显著拉长——这是机房集中式方案独有的附加价值。若项目目标是保护末端送风洁净度，也可装在表冷器下游送风段；两个位置我们都可以做，按系统图给布置建议。

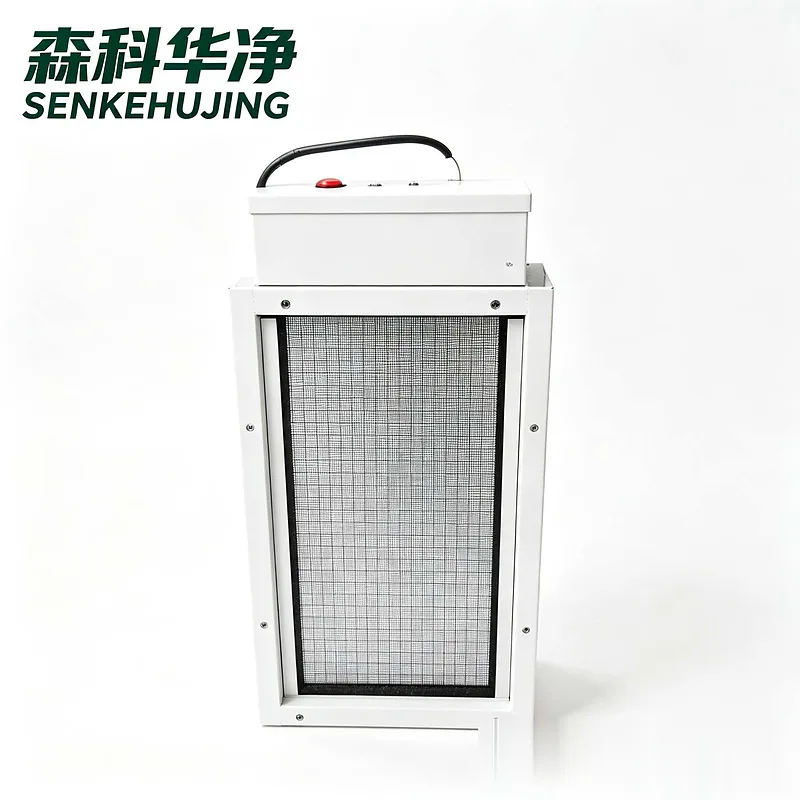

风管里检修空间小，风管式微静电装置的电场模块怎么清洗维护？

装置本体风阻 ≤15Pa、免更换滤材，日常维护只有电场模块清洗一项：模块分块设计，从预留检修口整块抽出，清水冲洗晾干复装，物业人员按操作卡即可完成。定做时我们会结合检修口位置安排抽拉方向——这是下单前必须核对现场的条件，把风管走向与检修口照片发给我们，方案里会明确每块模块的抽出路径与操作空间。

风管式微静电装置对风机余压、系统噪声有什么影响？怎么报验？

余压方面：装置本体风阻 ≤15Pa，远低于中效过滤器与 HEPA（200Pa 以上），加装后既有风机无需更换或加大。噪声方面：装置无风机、无运动部件，自身零噪声，也不改变原系统风量平衡。报验方面：对照 GB/T 34012-2017（JKK25060033A/B 报告）与 GB 51039-2014 第 7.1.11 条指标（初阻力 <50Pa、微生物一次通过率 ≤10%、颗粒物一次计重通过率 ≤5%）逐条满足，提供检测报告原件与 CAD 图纸协助总包报验；支持 RS485（Modbus）接入 BA。

风管式微静电净化装置 安装要预留多大检修空间？

风管式微静电净化装置 采用侧抽式电场，安装段沿抽拉方向预留"风管宽度 + 100mm"的操作空间即可整组抽出清洗；法兰对接接入直管段，避免装在弯头、阀门正后方。

为什么直接找源头厂家

把"厂家直供"拆成可以核实的能力项，而不是一句口号。

01

生产基地，源头直供

上海森科机电科技有限公司的工业空气净化设备由生产基地直接生产与集成，不经过中间经销环节；来访考察请提前电话预约，专人接待。工程商与总包可直接对接生产端，报价即为出厂价口径。

可提前预约安排实地验厂；可提供营业执照与生产现场资料。

02

整机自主设计与集成

净化装置的结构设计、风量核算、滤料配置、电气控制方案由本厂技术团队完成，整机在生产基地完成组装、配线与出厂检测。客户的图纸或标书技术要求可直接对接本厂工程师核算，不需要经过第三方转述。

支持来图非标定制；提供技术确认单与整机装配图。

03

核心部件与滤料自主配套

静电除尘与微静电模块、纳米光子杀菌段、复合式净化段、阻隔式过滤段、化学过滤滤料与滤料箱等核心功能部件由本厂生产或定向配套供应，不依赖外部整机采购。机组的风机、电控元器件等通用工业部件按国家标准选型配置。

核心部件可单独供货，支持工程商的备件与维修需求。

04

新产品线与代工转自主

化学过滤机组与独立式自循环净化机组是本厂近年新增的产品线。这类产品在行业内的通行路径是先通过成熟供应链完成整机集成、逐步掌握工艺后再实现自主生产，本厂同样按此路径推进，目前已完成结构设计、滤料选型与整机集成能力的建设，风量与配置按项目定制。

可按项目提供结构图、滤料规格书与整机性能测试记录。

FOR CONTRACTORS

给工程商的话：同样一个项目，成交条件差在哪

我们不公开单价，报价按项目风量与点位数量单独核算。但下面这五项成交条件，是明摆着的——每一条都对应你账上的一笔钱。

01

厂家直销，不经中间环节

我们是生产方，不是贸易商。你拿货的链路里只有"厂家—你"一跳，没有二级分销再加一道。

对你意味着你的进货基数更低，报价时的利润空间由你自己留，而不是被上游先拿走一层。

02

无起订量，不压货不占资金

一台起订。按项目实际点位数量下单，不需要为了够量而囤货。

对你意味着资金周转不受压，小项目也能接；不产生库存积压与呆滞风险。

03

整机风阻 ≤15Pa，报验更容易通过

低风阻意味着可以直接并入既有空调系统，通常无需更换风机、无需加大管径、无需重新做风量校核。

对你意味着改造类项目不用附加大额系统改造费；安装完成后无论是提交产品检测报告，还是交付甲方前由第三方进场实测，风量、风阻、捕集率都更容易一次达标，不必二次整改或补装设备。

04

免耗材结构，后续不再找你花钱

静电集尘模块可拆下水洗重复使用，没有需要定期采购的滤材。

对你意味着客户后续运维不再产生材料支出，不会因为"用不起"回头找你；也少了售后扯皮与二次上门。

05

协助报验，资料一次配齐

安装完成后需要向甲方提交产品检测报告，或在交付前由第三方进场复测。我们随货提供 CMA & CNAS 第三方检测报告（依据 GB/T 34012-2017）、CE 认证与参数表，并配合总包与监理的报验流程。

对你意味着报验环节少一轮整改与复检，工期风险与返工成本显著降低——这一项赔起来往往比设备本身贵。

两种采购方式的差别

工程商实际关心的点 经中间环节采购 森科华净（厂家直供）
供货链路 可能经二级、三级分销 厂家—工程商，一跳直达
起订量 常有最低起订要求 一台起订，按项目点位下单
非标尺寸 受标准品限制，需转厂 按现场尺寸与风量定制
检测报告 视上游是否愿意提供 随货提供，安装后可直接提交甲方
报验配合 通常不参与 配合总包、监理，必要时配合第三方复测
后续耗材 需持续采购滤材 模块水洗复用，无耗材采购
沟通对象 销售转达，信息易失真 直接对接工程师

报价要用到的资料，一次配齐

工程商最怕的不是价格，是资料缺一份、报验卡一次。以下资料随报价一并提供，安装完成后可直接用于提交甲方或配合第三方复测。

技术类

  • 产品技术参数表（风量 / 风阻 / 捕集率 / 杀菌率 / 功率 / 尺寸）
  • 产品选型计算书（按项目风量与点位数量出具）
  • 安装节点大样图与风管接口尺寸图
  • 电气接线图与电源配置说明
  • 清洗维护作业指导书

资质类

  • CMA & CNAS 第三方检测报告（依据 GB/T 34012-2017）
  • 欧盟 CE 认证证书（编号 SIT190505580101S）
  • 执行标准与符合性声明（GB 51039-2014 相关条款）
  • 产品合格证与出厂检验记录

商务类

  • 报价单（按项目参数单独出具）
  • 产品供货清单与包装运输说明
  • 质保条款与售后服务承诺
  • 工程业绩清单（可提供同类项目参考）

把项目名称、风量与点位数量发过来，我们按你的项目参数出报价并配齐资料。 电话 / 微信 18917552382 · 索取报价与资料
