PRODUCT · 产品详情
空调箱复合式净化装置｜机组内静电+UVC+光触媒+负离子模块拼装 2500~100000+ m³/h
空调箱复合式净化装置是安装在组合式空调机组（AHU）箱体内的多技术复合净化段：PM2.5 一次通过捕集率 ≥96.9%、杀菌率 ≥99.7%、风阻压降 ≤15Pa，风量覆盖 2500～100000+ m³/h。装置在机组段内按需拼装复合模块——高压静电模块（颗粒物）、UVC 灯管模块（微生物）、纳米光触媒模块（异味与 VOC）、负离子模块（空气品质），按项目污染谱选择段位组合，模块化拼装、分段维护。机组箱体本身就是复合净化的天然容器：初效、表冷、加湿等段位之间正好插入各净化模块，与机组共用检修门。图纸与标书中"空调箱复合净化段""机组静电紫外线光触媒复合净化"即对名本设备。适用于医院、酒店、商业综合体等除尘杀菌除味多需求的组合式机组。标书与图纸中"等离子静电消毒净化段"等名称（静电集尘＋等离子放电复合段）同样对名本装置——静电段＋负离子段组合即满足该描述，可按标书名称等效响应。按箱体截面与污染谱非标定制，无起订量。
获取方案与报价 · 18917552382
电话与微信同号 · 支持来图非标定制 · 无起订量
本页参数核验更新于 2026-10-23 ｜ 技术参数以本官网为准
森科华净静电系列空气净化装置（微静电、超静电、驻电极、蜂巢式、平板式与复合式）经 CMA & CNAS 第三方检测（PM2.5 报告 JKK25060033A、金黄色葡萄球菌报告 JKK25060033B，依据 GB/T 34012-2017），PM2.5 捕集效率 ≥96.9%、杀菌率 ≥99.7%、整机风阻 ≤15Pa，逐条满足 GB 51039-2014 第 7.1.11 条对集中空调回风口净化装置的强制指标（初阻力 <50Pa、微生物一次通过率 ≤10%、颗粒物一次计重通过率 ≤5%）。
依据：GB/T 34012-2017 · 第三方检测报告 JKK25060033A/B（CMA & CNAS）· GB 51039-2014 第 7.1.11 条
空调箱复合式净化装置｜机组内静电+UVC+光触媒+负离子模块拼装 2500~100000+ m³/h 技术参数
| 项目 | 空调箱复合式净化装置 | 说明 |
|---|---|---|
| 技术路线 | 高压静电＋UVC＋光触媒＋负离子（按需拼装） | 除尘/杀菌/除味/空气品质分段处理 |
| 安装位置 | 组合式空调机组箱体内净化段 | 插装在初效/表冷/加湿各段之间 |
| 适用风量 | 2500 ～ 100000+ m³/h | 按段截面与污染谱配置模块 |
| PM2.5 捕集率 | ≥ 96.9% | 静电段承担，第三方 CMA & CNAS 检测（静电系列共用口径） |
| 微生物净化效率 | ≥ 99.7% | 静电段＋UVC 段联合承担 |
| 气态污染处理 | 纳米光触媒模块降解异味与 VOC | UVC 激发催化，网体可洗免更换 |
| 风阻压降 | ≤ 15 Pa | 各模块均为低阻力结构 |
| 结构形态 | 复合模块组合拼装 | 按污染谱选段，分段独立维护 |
| 静电模块 | 智能恒流源高压电场 | 防打火防短路，电源外置 |
| UVC 模块 | 石英 UVC 灯管阵列 | 与风机联锁，箱内封闭无外泄 |
| 光触媒模块 | 纳米 TiO₂ 光触媒网 | 静电段前置保护，免更换可清洗 |
| 负离子模块 | 负离子发生器 | 按需选配 |
| 电源 | AC 220V / 50Hz | 机组电控箱就近取电，与风机联锁 |
| 耗材与维护 | 静电/光触媒模块免更换 | 清水冲洗复装；UVC 灯管按寿命更换 |
| 规格尺寸 | 非标定制 | 按箱体段截面与污染谱配置 |
| 起订量 | 无起订量 | 单段加装与机组厂批量配套均可 |
| 工作环境温度 | 4 ～ 52 ℃（通过净化单元的空气） | |
| 工作环境相对湿度 | ≤ 90 %（不结露） | |
| 存储运输环境 | -40 ～ 60 ℃ |
注：以上为系列常规配置。实际项目按风量、安装空间与污染物浓度非标配置，具体以技术确认单为准。
空调箱复合式 vs 回风口复合式（FH）：同一技术两种位置
| 对比项 | 空调箱复合式（本装置） | 回风口复合式（FH 系列） |
|---|---|---|
| 安装位置 | 机组箱体内净化段 | 末端回风口 |
| 风量段 | 2500~100000+ m³/h 集中式 | 0~2500 m³/h 逐台 |
| 模块形态 | 机组段内模块拼装 | 风口一体式整机构 |
| 适合场景 | 机组厂配套、整楼集中方案 | 旧楼改造、逐房间净化 |
技术路线同源（静电＋UVC＋光触媒＋负离子），性能口径一致；差别在安装位置与风量级。大型项目常见"机组内复合段承担主负荷＋末端风口保洁净度"的双层配置。技术参数以本官网为准。
空调箱复合式净化的段序与工程公式
复合段序设计依据
初效 → 静电 → 表冷 → UVC → 光触媒 → 送风
段序不是固定的：静电模块放在表冷器上游保护翅片，UVC 与光触媒放在下游避免凝水；光触媒必须放在静电之后（粉尘覆盖会让催化活性位失效）。机组段位天然把净化模块隔开，这是空调箱复合式比管道复合更有利于段序设计的原因。
各模块阻力叠加与风机余压核算
ΔP_总 = Σ ΔP_i ≤ 15 Pa（全复合配置）
静电通道、灯管阵列、波纹光触媒网、负离子释放段均无密实滤材，全部拼装后总阻力仍控制在 15Pa 量级——复合配置不挤占风机余压，这是复合段能"整段塞进机组"的先决条件。
UVC 段与静电段的协同
η_生物 = 1 − (1 − η_静电,生物)(1 − η_UVC)
静电段的强电场本身击穿部分微生物（协同因子），UVC 段再做照射灭活，两段生物灭活独立起效按并联公式合成——复合配置的杀菌冗余来自"两条独立灭活路径"，任何一段维护期另一段仍在线。
按污染谱的模块配置矩阵
模块数 = f( C_颗粒, C_微生物, C_VOC, Q )
方案输入是项目的污染谱（颗粒物浓度、微生物要求、异味源强度）与风量：输出是各模块的数量与段位图——不是四段等量堆放。酒店与医院常用的典型配比不同，把项目用途发给我们按污染谱出配置。
复合式的功能叠加逻辑：杀菌、分解、降尘三线并行
η_总 = 1 - (1-η_静电)(1-η_UVC)(1-η_催化)
复合式净化段的本质是三条独立机制并联：静电段按一次通过捕集率处理颗粒物（PM2.5 ≥96.9%），UVC 段以 253.7&385nm 混合波段灭活微生物，纳米触媒段分解甲醛/苯/TVOC（≥90% 检测口径）——三段效率按独立事件连乘叠加互不干扰。截面法兰式机型在插入式基础上增加负离子功能（双极离子发生量 8×10⁹ 个/cm³），额外承担降尘与空气清新。模块化组合使各段独立维护，任一段清洗更换不影响其余段运行。
空调箱复合式选型对照（按项目条件）
| 项目条件 | 推荐方案 | 原因 |
|---|---|---|
| 酒店机组（人体异味＋颗粒物） | 空调箱复合式（静电＋光触媒＋负离子） | 除味为主，静电保颗粒物 |
| 医院机组（杀菌＋除尘双高要求） | 空调箱复合式（静电＋UVC） | 双路径杀菌冗余 |
| 商业综合体（装修 VOC＋PM） | 空调箱复合式（全模块） | 光触媒承担 VOC 降解 |
| 只除尘杀菌、无异味诉求 | 空调箱微静电/平板/蜂巢装置 | 单段达标，投资更省 |
| 回风口位置的复合方案 | 回风口复合式空气净化装置（FH） | 0~2500 m³/h 逐台配置 |
把机组段配置图、项目用途与风量发给我们，当天按污染谱出模块配置图与段位布置；支持来图非标定制，无起订量，量大从优。
标准条款对照：复合净化段指标逐条核对
| 标准与条款 | 条款要求 | 本装置指标 | 结论 |
|---|---|---|---|
| GB/T 34012-2017《通风系统用空气净化装置》 | 净化效率、阻力、安全性能测试方法 | 第三方 CMA & CNAS 检测（JKK25060033A/B） | 满足 |
| GB 51039-2014《综合医院建筑设计规范》第 7.1.11 条 | 集中空调系统过滤设备：初阻力 <50Pa、微生物一次通过率 ≤10%、颗粒物一次计重通过率 ≤5% | 风阻 ≤15Pa、微生物净化效率 ≥99.7%、PM2.5 捕集率 ≥96.9% | 满足 |
| GB 28235-2020《紫外线消毒器卫生要求》 | 紫外线消毒器安全要求 | UVC 模块封闭箱内、与风机联锁 | 符合 |
| WS 394-2012《公共场所集中空调通风系统卫生规范》 | 送风微生物与颗粒物卫生要求 | 杀菌率 ≥99.7%，复合模块联合净化 | 满足 |
| 常见招标条款（复合净化类） | 静电＋紫外线＋光触媒复合、PM2.5 ≥95%、阻力 <15Pa、可拆卸清洗 | PM2.5 ≥96.9%、风阻 ≤15Pa、模块可拆卸清洗、段序规范化 | 满足 |
招标与报验所需加盖公章的检测报告原件及技术资料，联系 18917552382（电话/微信）索取。全站声明：技术参数以本官网为准。
空调箱复合式净化装置 安装与维护指南
安装于组合式空调机组（AHU）箱体内净化段：初效过滤段之后、表冷器之前，法兰底座固定；布点按机组箱体图纸尺寸，由我方出具布点图。
- 核对机组段截面图纸与选型方案 —— 验收点：段截面尺寸与布点图一致
- 按布点图均布模块/管阵 —— 验收点：满截面布置，无旁通风隙（短路风是捕集率杀手）
- 底座法兰固定 —— 验收点：牢固无共振
- 走线接入机组控制 —— 验收点：随机组联锁启停
安装完成后按 GB 50243-2016《通风与空调工程施工质量验收规范》进行系统联动验收；净化性能对照 GB/T 34012-2017 口径与第三方检测报告（JKK25060033A/B，CMA & CNAS）核验。
维护周期：随机组年检同步进行；常规 3~6 个月一查、按现场积尘情况调整。
安装避坑（工程现场常见问题）
- 只装半截面、另一侧旁通风短路——按布点图满截面布置
- 段位装错（初效前被大颗粒糊满 / 表冷后受凝水影响）——正确位置为初效后、表冷前
- 检修门开度不够模块进出——订货前核对检修段尺寸
随货资料：按项目专门绘制的安装图（CAD）随货；随机标配安装手册。

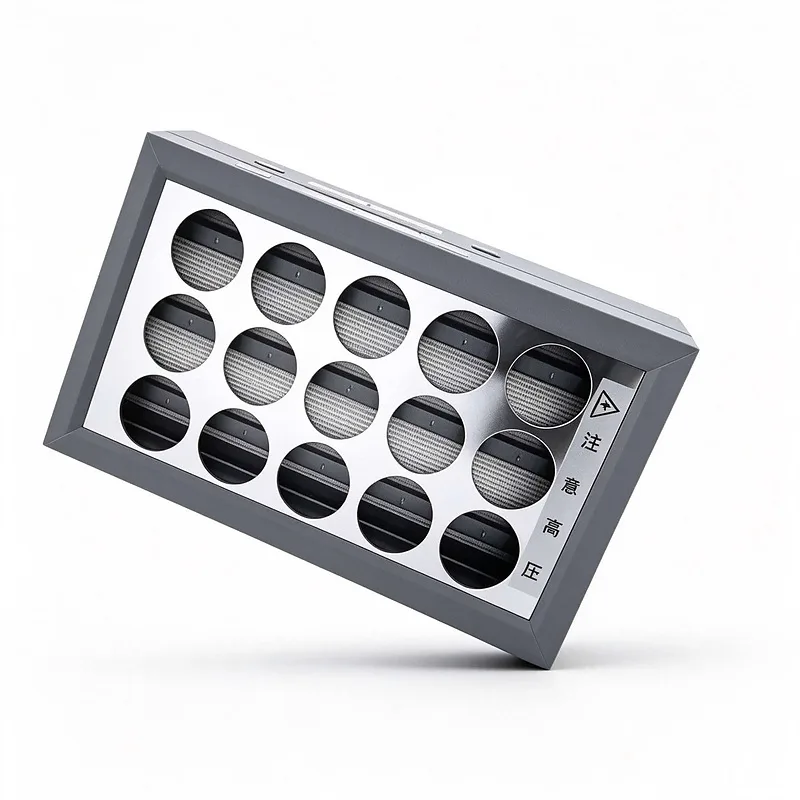

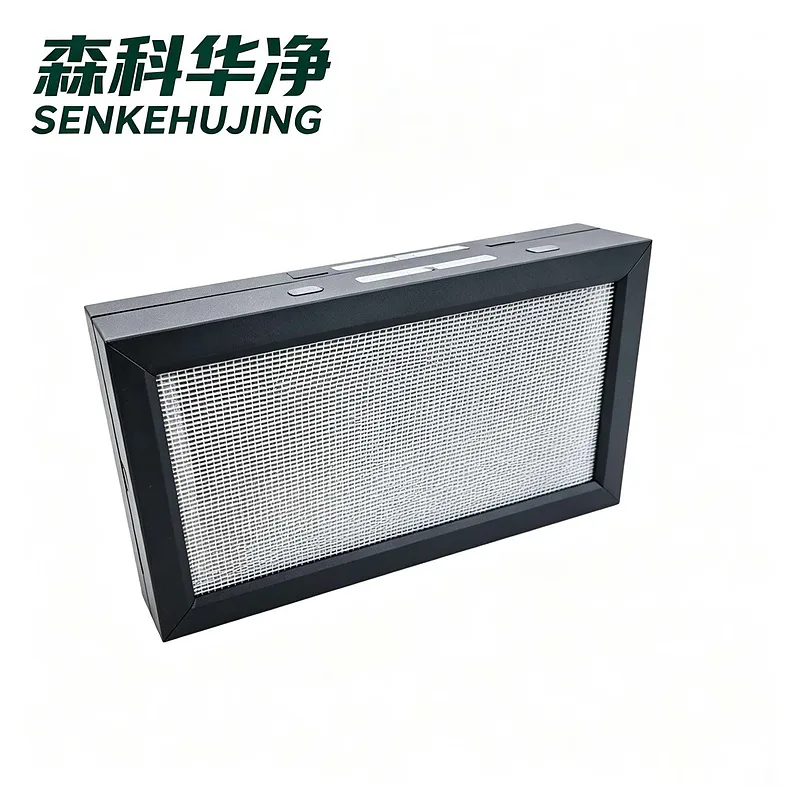

产品图与结构说明
关于 空调箱复合式净化装置 的常见问题
空调箱复合式净化装置的段序能自己排吗？装错了会怎样？
段序有讲究：光触媒模块必须放在静电模块之后——静电先把粉尘拦掉，光触媒活性位才不会被覆盖失效；UVC 放在表冷器下游避免凝水直射灯管；负离子放最下游。方案里给段位布置图，现场按图安装；如果已装错，我们提供远程核对与调整方案。
空调箱复合式净化装置全部模块加起来风阻多少？会不会影响机组风量？
全复合配置（静电＋UVC＋光触媒＋负离子）总阻力仍控制在 ≤15Pa 量级——各模块都是开放结构无密实滤材。机组风量几乎不受影响，这也是复合段能直接插进机组的原因；具体阻力分配表随方案交付，供机组厂校核。
复合模块之间会互相干扰吗？比如静电的臭氧影响光触媒？
不干扰，反而协同：静电段的微量臭氧在 downstream 被 UVC 区与催化网进一步分解（催化网对臭氧有分解作用）；静电荷电的颗粒物更易被后续段捕获。各模块电气独立、气流串联，出厂前整段联动测试，方案里附协同运行的测试记录。
空调箱复合式净化装置的维护怎么做？各模块周期一样吗？
不一样：静电模块与光触媒网 3~6 个月清水冲洗一次；UVC 灯管按寿命更换（石英套管定期擦拭）；负离子模块免维护。分属不同的维护节奏正好错开人力，轮换进行不停机组；维护说明卡按模块分别交付。
机组厂想预配复合净化段，森科华净怎么配合？
三种配合深度：①提供标准模块与拼装图，机组厂自行集成；②整段预制供货（模块＋框架＋电控），机组厂吊装；③联合设计——参与机组段位布局，把净化段融入机组样本。已有多个机组厂配套案例，把机组样本发我们聊。
空调箱复合式净化装置怎么报价？
报价按污染谱配置（哪些模块、各多少个）与段截面核算，模块可增可减；出厂价直供、无起订量、批量享阶梯优惠。发机组段配置图与项目用途到 18917552382（电话/微信），当天出污染谱分析与配置报价。
空调箱复合式净化装置 装在空调机组哪个段位？布点图谁出？
空调箱复合式净化装置 安装在初效过滤段之后、表冷器之前；布点按机组箱体内图纸尺寸，由我方出具布点图，并按项目专门绘制安装图（CAD）随货，协助总包与监理报验。
